浩辰CAD2017采用块共享技术，对于图块数量多图纸内存占用大幅降低，最高可降低5倍以上，从而可以打开更大规模的图纸，设计操作也更加流畅。浩辰CAD2017不仅增加了表格（TABLE）、透明度、外部参照在位编辑等用户广泛关注的重要功能，同时，坚持一贯的创新思路，增加了对称绘图、轮廓线、图块断线、对象断线、图形比较等多项实用的特色功能，针对特定操作可大幅简化操作，提升设计效率。
一、性能改进
图块数据共享：浩辰CAD 2017打开图纸时图中如果有大量重复图块，内存占用大幅下降，打开、操作更顺畅，使浩辰CAD处理复杂图纸的能力得到进一步提升，对模具、建筑设备专业特别适用。
二、新增和改进功能

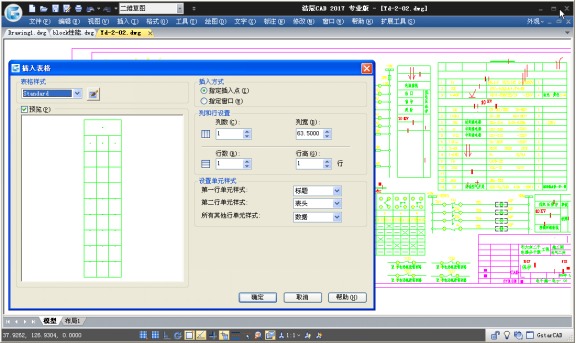

1.表格：表格是国内外大量用户需要的一项重要功能，可以帮助用户更方便地创建、编辑和输出表格，且与AutoCAD完全兼容。
2.透明度：当图形相互重叠时，可通过设置透明度同时显示前后的图形，让图纸细节纤毫毕现，对于工程设计、市政规划等设计非常有帮助。浩辰CAD 2017中可根据需要设置图层、填充、对象的透明度。
3.平面摄影：在模型空间可以轻松生成三维模型的平面投影，并可以输出成文件或直接以图块的形式插入到当前图中。
4.参照编辑改进：支持外部参照在位编辑，参照编辑无需打开原图，且时可参照底图，更加方便。
5.区域覆改进：在设计时需要家具、设备等遮挡后面的图形，使图面看上去更整洁。一些图形轮廓线比较复杂，但浩辰CAD旧版和其他同类CAD的区域覆盖不支持圆和圆弧，很多用户为此非常烦恼。浩辰CAD 2017区域覆盖彻底解决了这个问题，不仅增加对圆以及带圆弧段多段线的支持，还可以根据需要设置圆弧段的精度。
6.对象捕捉改进：当打开等分捕捉和距端点捕捉时，浩辰CAD 2017状态栏会显示等分数和距离输入框，用户无需打开捕捉对话框就可随时调整等分数和距端点的距离，操作更方便。
三、创新功能

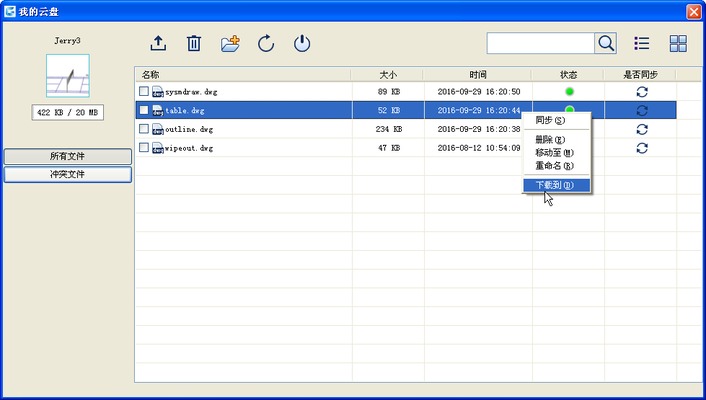

1.我的云盘：浩辰提供的免费云盘，浩辰CAD 2017可与浩辰云图网页版、电脑版、手机版共享图纸数据，网页、手机、电脑上都能轻松同步看图，让工作更加自由方便。
2.对称绘图：无论是工程设计还是机械设计，都有很多对称图形，以前常规的办法是绘制一半再镜像生成另一半，浩辰CAD 2017可以在绘制时自动生成对称图形，且可随时拾取对称轴、并可设置生成对称图形的命令。
3.轮廓线：在设计中也经常要绘制图形的外轮廓线，例如建筑设计中需要利用外墙线来计算面积、绘制散水或屋顶，如果没有专用工具，设计人员需要用多段线一点点去描或复制图形后通过删除、修剪、合并才能得到外轮廓线。浩辰CAD 2017的轮廓线功能可以轻松搞定这个难题，只需框选所有图形，就可快速搜索、计算并绘制出外轮廓线。
4.对象断线：当设备管线出现交叉但不相连的状态时，会将其中一条线打断并留有一定间隙，表示被打断的管线在下方；在编辑其他图形时也经常需要将图形在相交处打断。浩辰CAD 2017的对象断线提供了四种断开方式供选择，可以满足各种状况，还可根据需要设置间隙宽度。
5.图块断线：插入设备图块时通常会将下面的管线断开，如果下面有填充也会让图块遮挡填充，这样可以使图面更加整洁、美观。如果手动操作，无论是断线还是生成区域覆盖都很麻烦，用浩辰CAD 2017的图块断线就简单了。图块断线功能不仅可以在插入图块时自动进行断线或遮挡处理，图块还可与线的方向自动对齐，已插入的图块也可进行处理。遮挡处理时不仅可自动生成与图块外轮廓匹配的区域覆盖，而且区域覆盖可自动跟随图块移动、跟图块一起被删除。
6.图形比较：浩辰CAD 2017版设计了新的图形比较功能，它按图形特征进行比较，不仅可以比较新旧两个版本图纸的变化，还可以比较同一张图中两处图形的差异。
7.坐标输出：可在CAD图中批量拾取点，将坐标值输出为TXT或XLS文档，可以给规划、测绘、施工相关行业用户带来便利。
